EQUIPMENT INFORMATION
［PROCESSING RANGE］設備情報［加工範囲］
タレットパンチプレスやレーザーにより切断し、プレスブレーキによる曲げ、
溶接や表面処理まで一貫生産できる設備をそなえています。

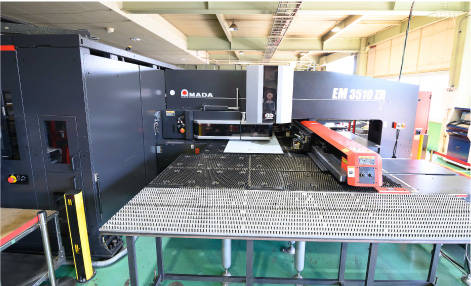

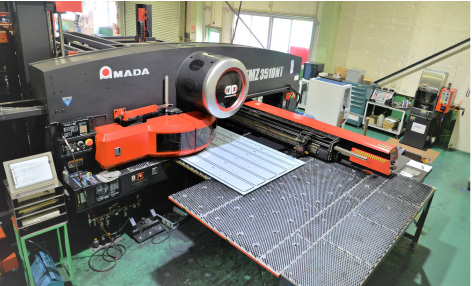

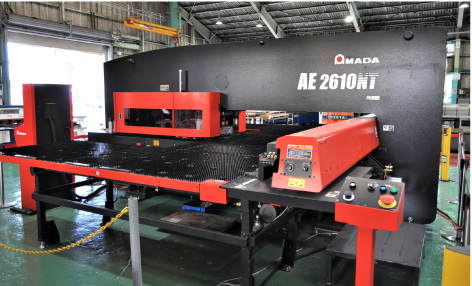

タレットパンチプレス部門
設備（EM3510-ZRT-NTK、
EML3510NT-PDC-NTK（複合機）、
EMZ3510NT-PDC、AE-2610NT）
| 材 質 | 板 厚 | 加工範囲寸法 |
|---|---|---|
| 鋼 板 | 0.8〜3.2ｔ | 1524×3048 |
| ステンレス | 0.8〜2.0ｔ | 1219×2438 |
| アルミ | 0.8〜3.0ｔ | 1219×2438 |
備考
条件により
1219Ｘ3048 加工可能
1524Ｘ3048 加工可能
※単位（mm）

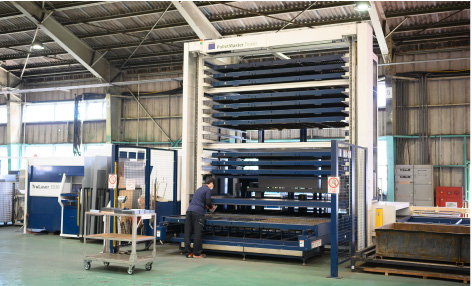

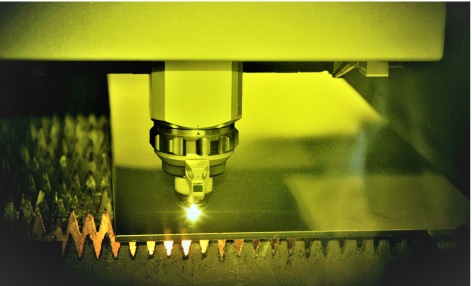

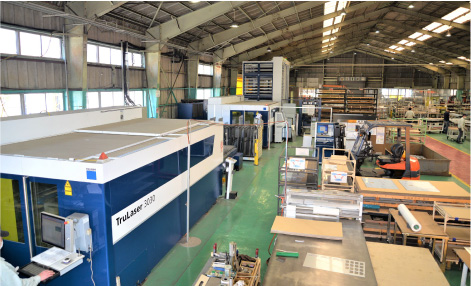

レーザー部門

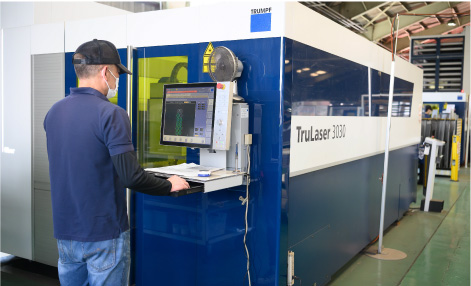

設備（TruLaser3030 fiber(2台）、
EML-3510NT-PDC-NTK）
| 材 質 | 板 厚 | 加工範囲寸法 |
|---|---|---|
| 鋼 板 | 0.8〜12.0ｔ | 1524×3048 |
| ステンレス | 0.8〜6.0ｔ | 1524×3048 |
| アルミ | 1.0〜5.0ｔ | 1524×3048 |
備考
TruLaser3030 fiberは、ファイバーレーザー
EML-3510NT-PDC-NTKは、CO2レーザー（複合機）
※単位（mm）
PDFをご覧になるためには、Adobe Readerが必要です。
お持ちでない方は、上バナーのリンク先からダウンロードしてください。

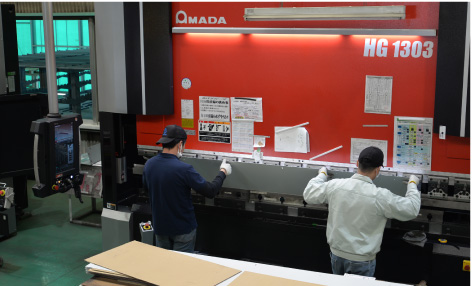

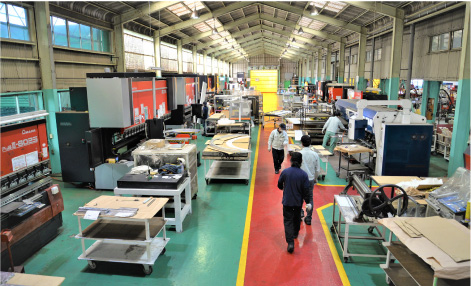

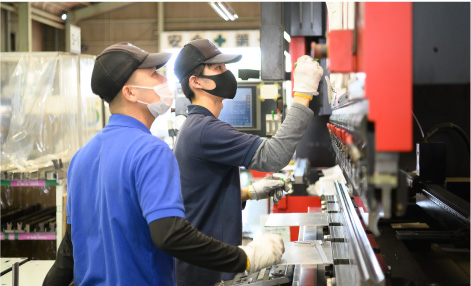

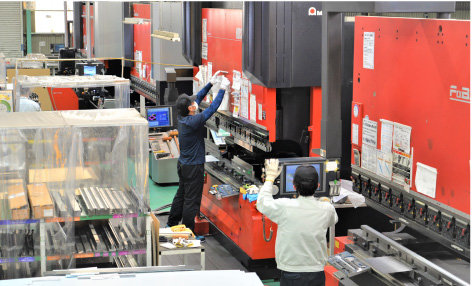

曲げ部門
設備 HG・HDS・FMB・FBD・RG・SPH
| 材 質 | 板 厚 | 加工範囲寸法 |
|---|---|---|
| 鋼 板 | 0.8〜12.0ｔ | 幅4000以下 |
| ステンレス | 0.8〜12.0ｔ | 幅4000以下 |
備考
試作から量産まで、トータルな加工ニーズに対応。
※単位（mm）

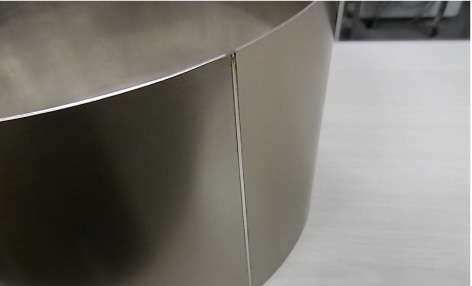

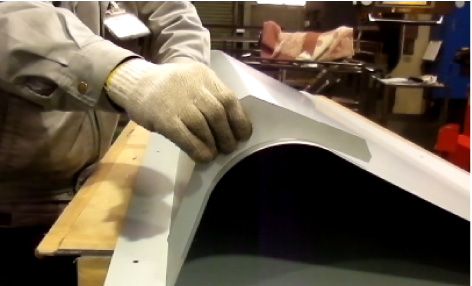

ロール曲げ部門
設備（手動ロール）
| 材 質 | 板 厚 | 加工範囲寸法 |
|---|---|---|
| 鋼 板 | 0.8〜3.2ｔ | 幅900以下 |
| ステンレス | 0.8〜3.0ｔ | 幅900以下 |
| アルミ | 1.0〜3.0ｔ | 幅900以下 |
備考
加工最小径φ150
※単位（mm）

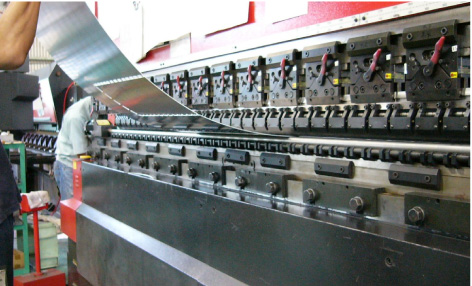

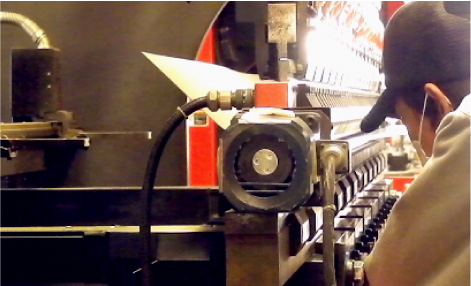

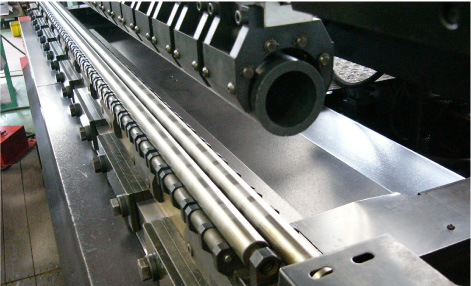

設備（ベンダーに取付）
| 材 質 | 板 厚 | 加工範囲寸法 |
|---|---|---|
| 鋼 板 | 0.8〜2.3ｔ | 幅3200以下 |
| ステンレス | 0.8〜2.0ｔ | 幅3200以下 |
| アルミ | 1.0〜2.0ｔ | 幅3200以下 |
備考
加工可能サイズは指定Ｒ、板厚サイズにより異なります。
（半円まで）
※単位（mm）

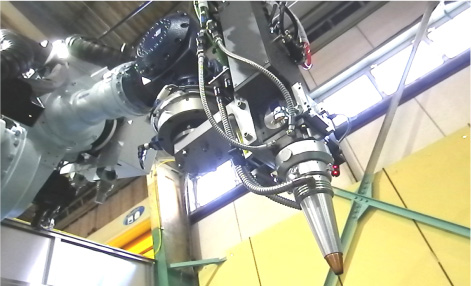

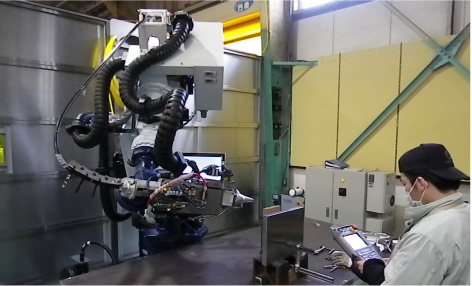

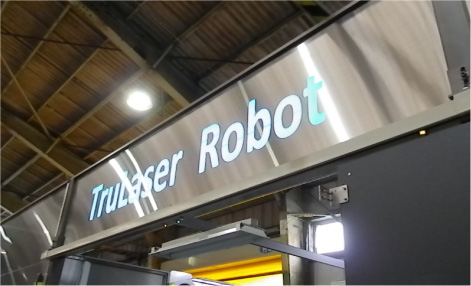

レーザー溶接部門
設備（TruDisklaser、LW-1000）
| 材 質 | 板 厚 | 加工範囲寸法 |
|---|---|---|
| 鋼 板 | 0.8〜3.2ｔ | アーム稼働範囲 |
| ステンレス | 0.8〜3.0ｔ | アーム稼働範囲 |
備考
※加工範囲は、アーム稼働範囲
※LW-1000は、ハンディタイプ
※単位（mm）

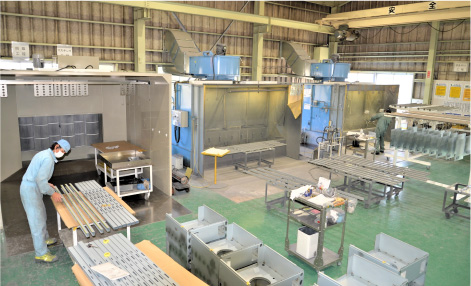

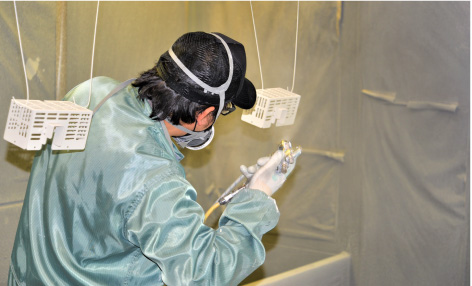

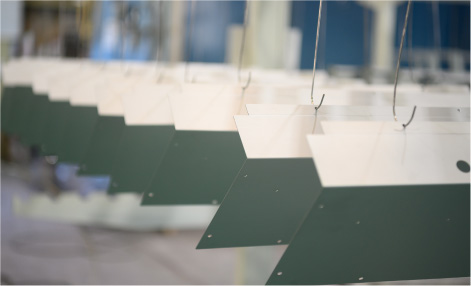

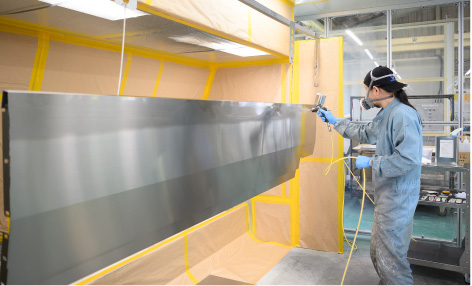

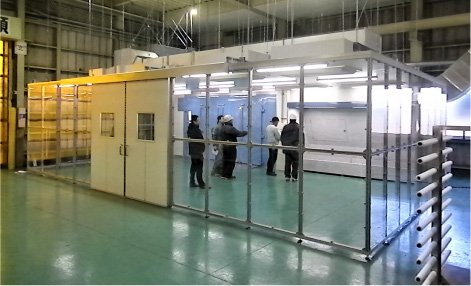

塗装部門
設備（ベンチュリ-ブース（2台）、
粉体ブース、
乾燥炉（2台）アルカリ電解水生成装置）

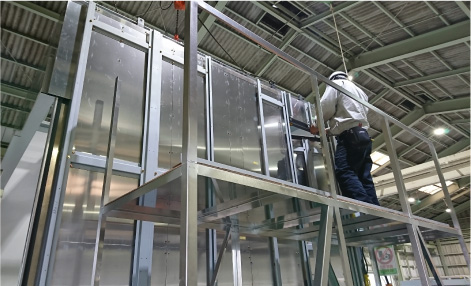

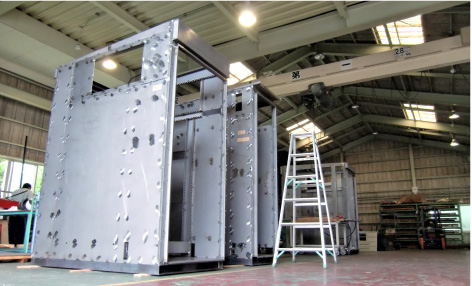

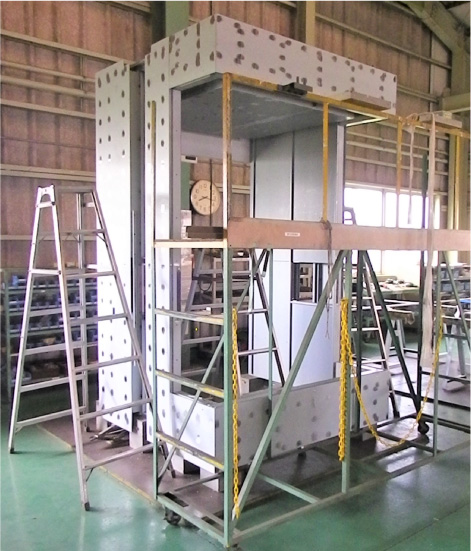

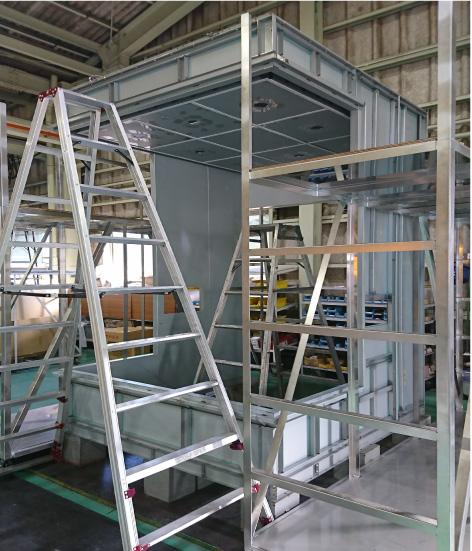

大物加工実績
（溶接･組立構造品）
| 材 質 | 加工範囲寸法 | |
|---|---|---|
| 鋼 板 | 3000×3000 | |
| ステンレス | 3000×3000 | |
| アルミ | 3000×3000 | |
備考
エレベーターかご部品
制御盤製品
鉄道制御器製品
※単位（mm）
製品開発から組立まで
板金まわりのことなら何でもご相談ください
